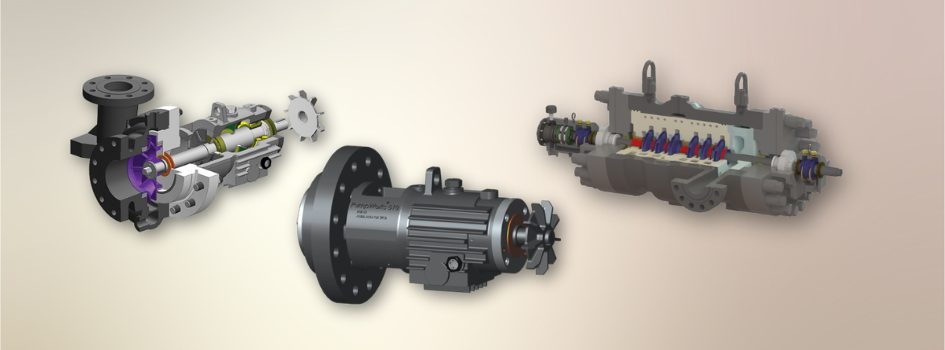

مقارنة تكوينات مضخات OH وBB
يركز هذا الدليل من PumpWorks على نوعين من المضخات الطاردة المركزية الأفقية الشائعة الاستخدام: المضخات المعلقة (OH) والمضخات بين المحامل (BB).
تصنيفات مضخات API 610
يحدد معيار API 610 ثلاثة تكوينات أساسية للمضخات الطاردة المركزية:
- OH (معلقة): يتم تثبيت المروحة في نهاية عمود واحد، معلقة خارج غلاف المحمل.
- BB (بين المحامل): توضع المروحة بين محملين لتحسين التوازن والدعم.
- VS (معلقة عموديًا): يتم تعليق المروحة وعمود المضخة عموديًا في السائل المضخوخ.
تركز هذه المقالة على تكوينات OH وBB نظرًا لأهميتها في التركيبات الأفقية.
المضخات المعلقة (OH)
الوصف
تتميز المضخات المعلقة بتصميم يتم فيه دعم المروحة على أحد طرفي العمود. يقع غلاف المحمل بالكامل خارج سائل العملية.
الأنواع الفرعية لـ OH

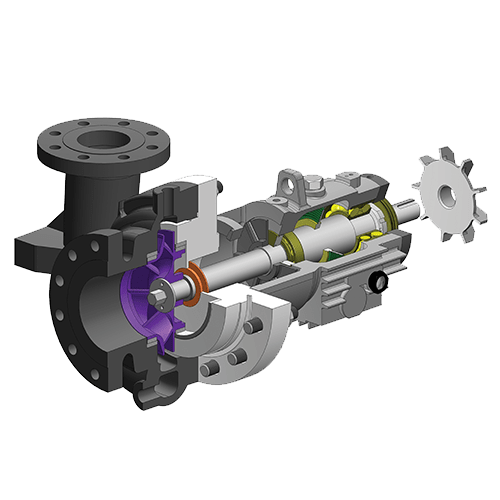

- OH1: مضخة مثبتة على قاعدة، ذات سحب نهائي مع حامل محمل منفصل.
- OH2: غلاف مثبت على خط المركز مع غلاف محمل منفصل.
- OH3/OH4/OH5: تكوينات خطية عمودية باستخدام ترتيبات محرك متصل مباشرة أو منفصل.
- OH6: تصميم عالي السرعة بتروس متكاملة، يُستخدم غالبًا في تطبيقات الهيدروكربونات الخفيفة أو ضغط الغاز.
المزايا
- مساحة تركيب أصغر
- استبدال وفحص الختم الميكانيكي بشكل أسرع
- مفضلة في تطبيقات الضغط المعتدل ذات الظروف الهيدروليكية المستقرة
القيود
- خطر أعلى لانحراف العمود عند أقطار المروحة الكبيرة أو الضغوط العالية
- ملاءمة محدودة لأنظمة التدفق العالي أو درجات الحرارة المرتفعة
الاستخدامات الشائعة
- مياه المرافق
- تغذية المواد الكيميائية
- نقل الهيدروكربونات الخفيفة
المضخات بين المحامل (BB)
الوصف
تضع مضخات BB المروحة بين المحامل، مما يوفر دعمًا متماثلًا ويقلل من الحمل الديناميكي على العمود في ظروف الضغط العالي.
الأنواع الفرعية لـ BB

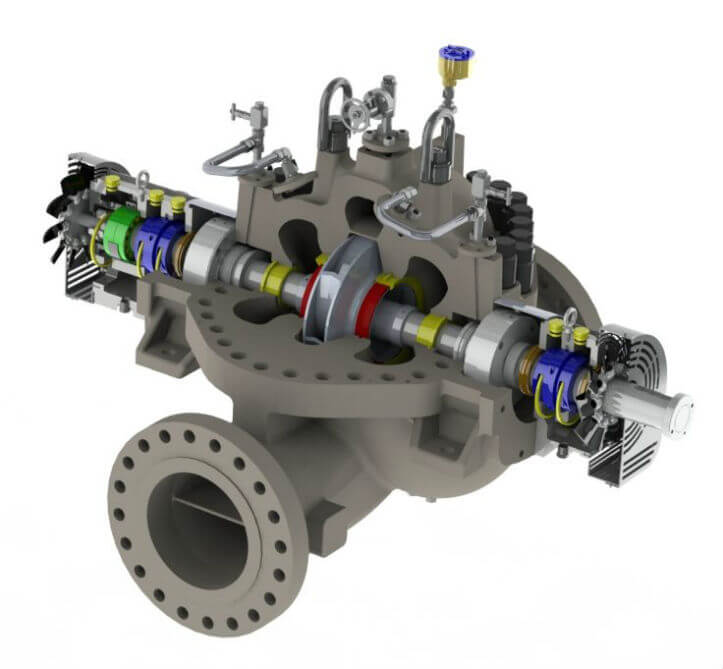

- BB1: مقسمة محوريًا، ذات سحب واحد أو مزدوج
- BB2: مقسمة شعاعيًا، أحادية المرحلة
- BB3: مقسمة محوريًا، متعددة المراحل
- BB4: مقسمة شعاعيًا، متعددة المراحل ذات بناء قطاعي
- BB5: نوع برميلي، مقسمة شعاعيًا، متعددة المراحل
المزايا
- استقرار أكبر للعمود عبر ظروف التحميل المتغيرة
- أكثر ملاءمة للضغوط المرتفعة ودرجات حرارة العملية العالية
- انخفاض الاهتزاز والدفع المحوري بسبب التصميم المتماثل للدوار
القيود
- مساحة أكبر وبناء أثقل
- تتطلب الصيانة مزيدًا من التفكيك، خاصة في التصميمات متعددة المراحل
الاستخدامات الشائعة
- أنظمة تغذية الغلايات
- نقل خطوط الأنابيب
- حقن المياه ودوران الأمين
مقارنة تكوينات مضخات OH مقابل BB
| الميزة | مضخات OH | مضخات BB |
| دعم العمود | تعليق أحادي الطرف | بين المحامل |
| مساحة التركيب | مدمجة | أكبر، أساس أكثر تعقيدًا |
| معالجة الضغط | ضغوط معتدلة | ضغوط عالية |
| قدرة معدل التدفق | منخفضة إلى معتدلة | قدرة تدفق عالية |
| إمكانية الوصول للصيانة | أسهل لتغيير الختم الميكانيكي | أكثر تعقيدًا للفحص الداخلي |
| إدارة الحمل المحوري | محدودة، احتمال انحراف العمود | متوازنة مع محامل متقابلة |
| ديناميكيات الدوار | تعمل تحت هامش السرعة الحرجة | مصممة بهامش صلابة واسع |
| نوع المحمل | مضاد للاحتكاك (كروي، أسطواني) | محامل دفع انزلاقية وقابلة للإمالة |
| ترتيب الختم | أختام خرطوشة واحدة/مزدوجة | أختام خرطوشة أو متسلسلة مع شطف |
| المواد النموذجية | 316SS، Duplex SS | فولاذ كروم، إنكونيل، هاستيلوي |
اختيار التكوين المناسب
اختر مضخات OH للتركيبات التي تكون فيها المساحة محدودة وتتضمن العملية سوائل نظيفة منخفضة اللزوجة تحت حمل هيدروليكي معتدل. هذه المضخات مناسبة أيضًا عندما تكون إمكانية الوصول للصيانة أولوية.
اختر مضخات BB في السيناريوهات التي تتضمن ضغوطًا تفاضلية عالية أو درجات حرارة مرتفعة أو استقرار التدفق في ظل ظروف تشغيل متقلبة. يستوعب التصميم التشغيل متعدد المراحل وأوقات التشغيل الممتدة في أنظمة الخدمة المستمرة.
