فهم منحنى عزم الدوران والسرعة للمضخة الطاردة المركزية والمحرك
يجب أن يكون المحرك المستخدم لتشغيل المضخة الطاردة المركزية قادرًا على إنتاج عزم دوران كافٍ لتشغيل المضخة ورفعها إلى سرعة تشغيل مثالية. إذا كان المحرك يفتقر إلى عزم دوران كافٍ لتشغيل المضخة، فقد لا تعمل المضخة أو قد تعمل فقط بسرعة منخفضة. سيرشدك موردو المضخات الطاردة المركزية في PumpWorks خلال عملية اختيار محرك المضخة.
منحنى عزم الدوران مقابل السرعة للمضخات الطاردة المركزية
يُستخدم منحنى عزم الدوران والسرعة للمضخة لتحديد المحرك المناسب لمطابقته معها. يتم إنتاج منحنى عزم الدوران والسرعة للمضخة من خلال رسم النسبة المئوية لعزم الدوران عند الحمل الكامل (FLT) عموديًا مقابل النسبة المئوية للسرعة عند الحمل الكامل (FLS) المرسومة أفقيًا. يظهر مثال أدناه.
منحنى عزم الدوران والسرعة متشابه لجميع المضخات الطاردة المركزية بسبب رياضيات بسيطة: يتغير عزم دوران المضخة بما يتناسب مع مربع سرعة محركها. ومع ذلك، عندما تكون المضخة في حالة سكون – 0% من سرعة الحمل الكامل – فإن عزم الدوران عند الحمل الكامل لا يكون أبدًا 0% أيضًا. يتطلب تشغيل مضخة دوارة من المحرك التغلب على قصور المضخة والاحتكاك الساكن.
للتغلب على قصور المضخة والاحتكاك الساكن، يلزم حوالي 20% من عزم الدوران عند الحمل الكامل. مع زيادة سرعة المضخة، ينخفض عزم الدوران المطلوب تدريجيًا. على سبيل المثال، عند حوالي 15% من سرعة الحمل الكامل، يكون عزم الدوران المطلوب عادةً حوالي 5% أو 10% من عزم الدوران عند الحمل الكامل. كما هو موضح أدناه، يتبع منحنى عزم الدوران والسرعة للمضخة قانون التربيع:
تراكب منحنيات عزم الدوران والسرعة لمطابقة المحركات مع المضخات
مثل المضخات، تنتج المحركات منحنى عزم الدوران والسرعة الخاص بها. من خلال تراكب منحنى عزم الدوران والسرعة للمضخة والمحرك، يمكن التحقق من أن المحرك ينتج عزم دوران تسارع كافٍ لدفع المضخة إلى السرعة الكاملة، كما هو موضح أدناه.
في هذا التراكب، تعكس المنطقة المظللة عزم الدوران التسارعي المتاح من المحرك لدفع المضخة. حيث يتقاطع المنحنيان هو النقطة التي يكون فيها عزم دوران المحرك غير كافٍ لدفع المضخة بشكل أسرع. بعبارة أخرى، هذه هي نقطة السرعة القصوى للمضخة عند تشغيلها بواسطة هذا المحرك.
عزم الدوران واختيار المحرك للمضخات الطاردة المركزية
تُستخدم القدرة الحصانية (HP) للمحرك كمقياس أساسي لقدراته في الميدان. القدرة الحصانية هي مزيج من عزم الدوران والسرعة (RPM)، حيث تساوي 1 HP 550 رطل قدم في الثانية، أو 33,000 رطل قدم في الدقيقة. يمكن حساب عزم دوران المحرك باستخدام قدرته الحصانية باستخدام هذه المعادلة، المشتقة من تعبير HP كدالة لعزم الدوران:
T = (5,250 × HP) / N
حيث T = عزم الدوران و N = RPM.
عندما تحتاج المضخة إلى محرك جديد، ستدفع ثلاث قيم عملية اختيار المحرك:
- عزم الدوران عند التدفق الصفري (الإغلاق)
- عزم الدوران عند التدفق المقنن
- عزم الدوران والتدفق الأقصى
عزم الدوران عند التدفق الصفري مهم بشكل خاص للمضخات ذات التصميمات ذات التدفق المحوري (أو المروحي). منحنى عزم الدوران والسرعة لمثل هذه المضخات بحيث تكون أعلى قدرة حصانية، وبالتالي أعلى عزم دوران، مطلوبة عند التدفق الصفري. يجب إقران مضخة التدفق المحوري بمحرك ذي قدرة حصانية كافية لتحريك المضخة.
أهمية قصور المضخة في اختيار المحرك
عامل مهم آخر في اختيار المحرك هو قيمة قصور المضخة عند عمود المحرك. القصور هو مقياس لمقاومة الجسم لتغيير الحركة. كلما زاد قصور المضخة، كلما استغرق المحرك وقتًا أطول لتشغيل المضخة ورفعها إلى سرعة الحمل الكامل.
هذا مهم لأن المحركات تسحب تيارًا لرفع المضخات إلى السرعة. كلما استغرق المحرك وقتًا أطول للتغلب على قصور المضخة، كلما زادت الحرارة التي سيولدها. يجب تحديد حجم المحرك للتعامل مع قصور المضخة لتجنب إتلاف ملفات المحرك.
يعتمد القصور على أحد نهجين:
- نصف قطر الدوران (WR2 معبرًا عنه بوحدات lb.ft2، أو MK2 معبرًا عنه بوحدات kg.M2)
- قطر الدوران، المستخدم في العديد من الدول الأوروبية (GD2 معبرًا عنه بوحدات M2)
كيف يؤثر صندوق التروس على القصور؟
إذا كان المحرك يدفع المضخة مباشرة، فإن قيم قصور المضخة ووصلة المضخة والمحرك تكون متماثلة بغض النظر عن سرعة المضخة. ومع ذلك، إذا كانت المضخة مدفوعة بصندوق تروس ومحرك، فإن صندوق التروس يمكن أن يكون له تأثير كبير على قيم القصور. في هذا التطبيق يمكن التعبير عن القصور على النحو التالي:
إجمالي قصور المضخة والوصلة × (نسبة صندوق التروس)2
يمكن فهم تأثير صندوق التروس على القصور بالقياس على الدراجة. عندما يتم ركوب الدراجة بسرعات عالية، قد يغير الراكب إلى نسبة تروس أعلى (أكبر من 1.0) للذهاب بشكل أسرع. تتطلب مثل هذه النسبة أيضًا من الراكب بذل المزيد من الجهد. وبالمثل، إذا انتقل صندوق التروس إلى نسبة تروس أعلى، فسيكون للمحرك حمل أعلى. ينطبق نفس المنطق إذا كان صندوق التروس يقلل من سرعة المحرك لدفع المضخة بشكل أبطأ. عندما تكون نسبة صندوق التروس أقل من 1.0، فإنها ستقلل من متطلبات الحمل على المحرك.

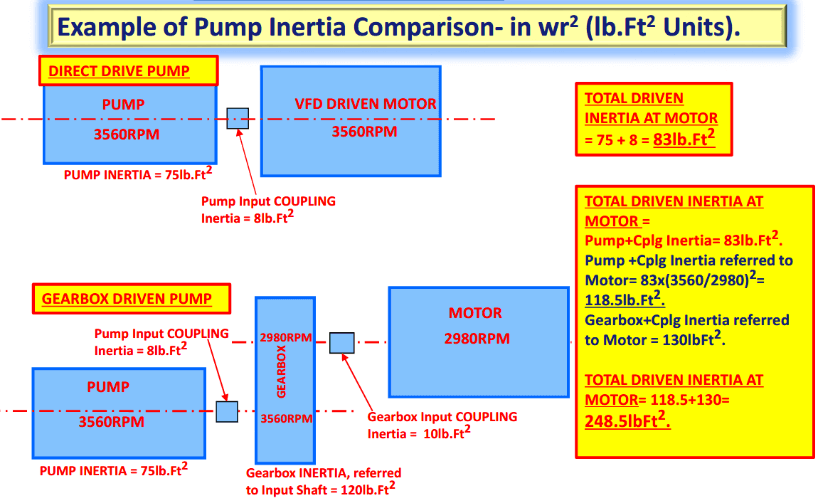

فيما يلي بعض الأمثلة على حسابات القصور:
يمكن لـ PumpWorks حل معضلات المضخات الخاصة بك
اختيار المضخة والمحرك المناسبين ليس دائمًا بسيطًا. يمثل منحنى عزم الدوران كيفية تأثير سرعة المحرك على عمود الإخراج، وفهم خصائص عزم الدوران والسرعة هو مفتاح الأداء. تعمل المحركات في منطقة عزم دوران ثابت عند السرعات المنخفضة ومنطقة قدرة ثابتة عند السرعات الأعلى، اعتمادًا على الجهد المطبق والسرعة المحددة.
