كيفية تركيب الأختام الميكانيكية في مضخات الطرد المركزي

فبراير 16, 2025

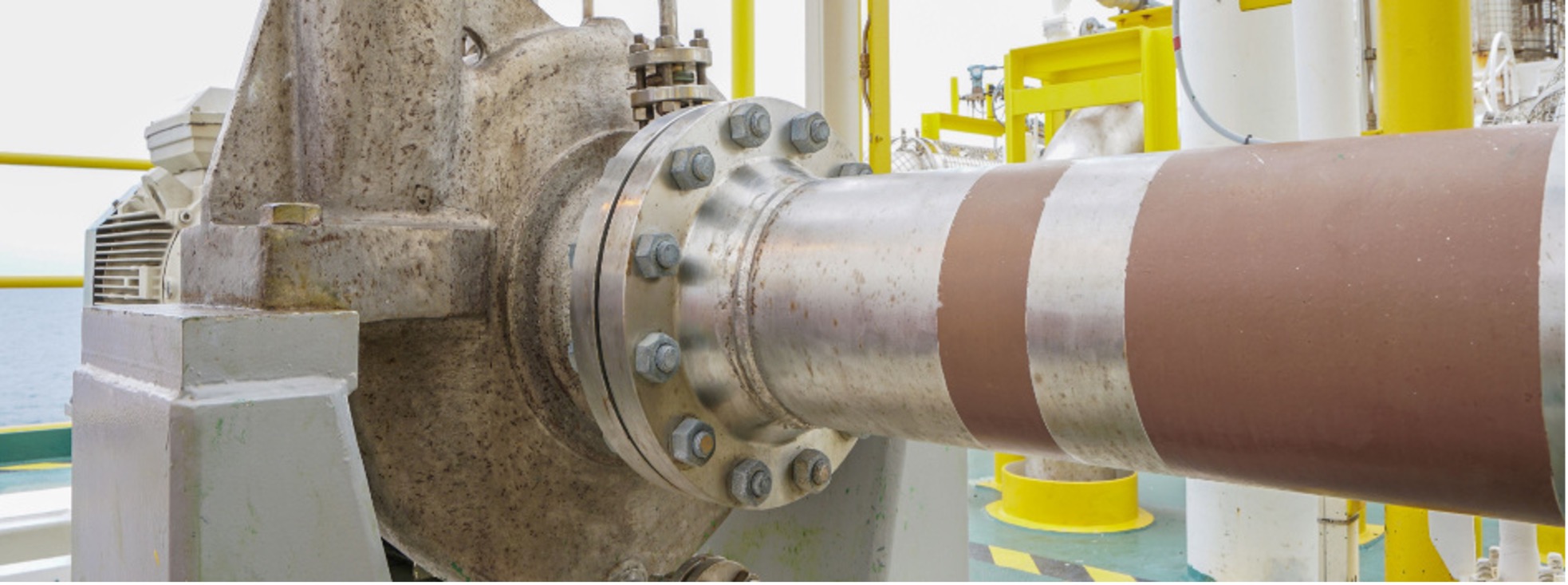

كيفية تركيب ختم ميكانيكي في مضخة الطرد المركزي

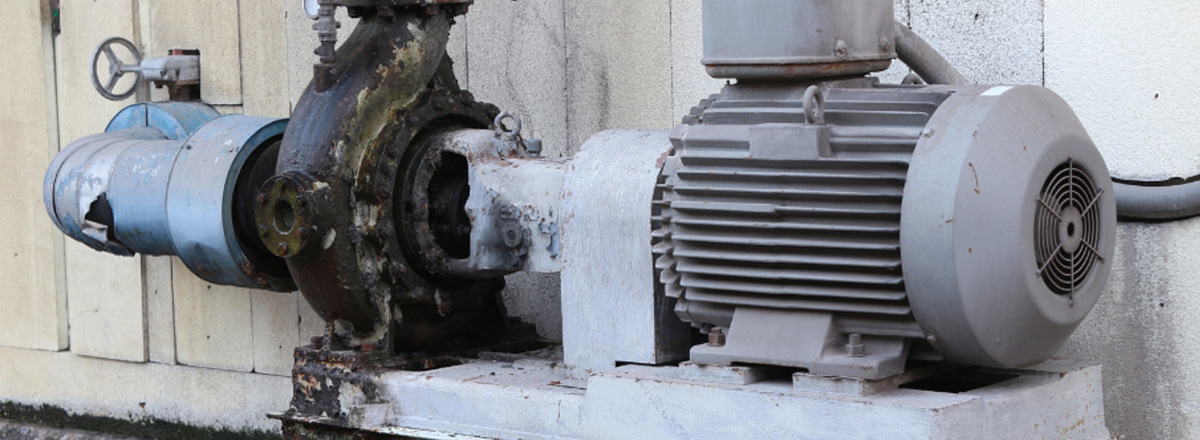

يخترق العمود الدوار لمضخة الطرد المركزي الطرف الخلفي لغلاف المضخة عبر صندوق حشو أو حجرة ختم. الغرض الأساسي من الختم الميكانيكي في مضخة الطرد المركزي هو منع تسرب السائل إلى الغلاف الجوي على طول هذا العمود الدوار. يعد اختيار الختم الميكانيكي المناسب لكل تطبيق مضخة أمرًا بالغ الأهمية عند مراعاة السلامة والموثوقية. عادةً ما يكون فشل الختم الميكانيكي أحد الأسباب الرئيسية لفشل المضخات.

في هذا الدليل، سيوضح لك خبراء PumpWorks خطوات تركيب ختم ميكانيكي في مضخة الطرد المركزي الخاصة بك بأقل وقت توقف.

أولاً، دعنا نناقش كيفية عمل الختم الميكانيكي في المضخة

يتطلب الختم الميكانيكي وجهي ختم أملسين ومستويين للغاية (مصقولين) متلامسين، أحدهما يدور مع العمود والآخر ثابت مع الغلاف. يتم إغلاق وجوه الختم هذه على حواملها المناسبة باستخدام أختام ثانوية (حلقات دائرية أو حشيات). يتم تنشيط الوجوه ميكانيكيًا وهي مرنة بحيث يمكن وضعها في التلامس والتحرك لتعويض الاختلالات الثابتة والديناميكية بالإضافة إلى التآكل. تتطلب وجوه الختم تزييتًا من السائل وتكسر هذا السائل أثناء محاولته الهروب عبر وجوه الختم، مما يؤدي إلى إطلاق بخار طفيف. جميع الأختام الميكانيكية تتسرب… بخار… عند اختيارها وتحديد حجمها بشكل صحيح.

خطوات استبدال الأختام الميكانيكية في مضخات الطرد المركزي

قد تتساءل عن المدة التي ستستغرقها عملية تركيب الختم الميكانيكي. باتباع الخطوات العشر البسيطة المذكورة أدناه، ستنجز المهمة في وقت قصير.

1. قطع التيار الكهربائي

الخطوة الأولى هي إيقاف تشغيل محرك الطرد المركزي بحيث لا يكون في حالة حركة. قم بإيقاف تشغيل مصدر الطاقة الرئيسي وتأكد مرة أخرى من عدم وجود أي فرصة لتشغيل الجهاز مرة أخرى. بمجرد الانتهاء من ذلك، حان وقت البدء في العمل!

2. عزل السائل عن المضخة

أغلق صمامات العزل الداخلية والخارجية ثم قم بتصريف غلاف المضخة عن طريق إزالة سدادة تصريف الغلاف.

3. فصل مضخة الطرد المركزي

إذا كانت مضختك من تصميم ‘السحب الخلفي’، فقم بإزالة العنصر الفاصل في وصلة المضخة. ثم قم بإزالة مسامير الغلاف واسحب الجزء المتبقي من المضخة بعيدًا عن الغلاف. يمكنك الآن الوصول إلى الختم الميكانيكي دون الحاجة إلى فصل الغلاف عن أنابيب الدخول والخروج. إذا لم تكن المضخة من تصميم ‘السحب الخلفي’، فستحتاج إلى فصل المضخة بالكامل بعد فصل الوصلة بين عمود المضخة والمحرك. إذا كانت المضخة من تصميم متصل مباشرة (تستخدم المضخة عمود المحرك كعمود لها ويتم تثبيت المحرك مباشرة على الجزء الخلفي من المضخة)، فستحتاج إلى إزالة المضخة/المحرك بالكامل. قم بإزالة مسامير الغلاف وإزالة الغلاف.

4. إزالة الدافعة

يقع الختم الميكانيكي خلف الدافعة على عمود المضخة. يتم تثبيت الدافعة إما بمسامير ملولبة على العمود أو بواسطة مسمار. لإزالة الدافعة الملولبة من العمود، استخدم مفتاح ربط لتثبيت العمود في مكانه وقم بتدوير الدافعة في اتجاه عقارب الساعة حتى يتم فكها بالكامل. لإزالة دافعة مثبتة بمسامير، ثبت العمود في مكانه وقم بإزالة المسمار.

5. فصل الختم

يمكنك الآن الوصول مباشرة إلى أجزاء الختم الدوارة والثابتة. عادةً ما يتم تثبيت الأجزاء الدوارة في مكانها على طول العمود باستخدام مسامير تثبيت. قم بإزالة مسامير التثبيت واسحب أجزاء الختم الدوارة. قم بإزالة الجزء الثابت من الختم من تجويف الغلاف أو حجرة الختم.

6. استبدال الختم

حان الوقت الآن لوضع ختم ميكانيكي جديد على العمود. قم بتمرير أجزاء الختم البديلة بعناية على طول العمود. باستخدام حلقة دائرية أو مادة حشية جديدة، اضغط على الجزء الثابت في تجويف الغلاف أو حجرة الختم. اتبع التعليمات الخاصة بإعادة تثبيت الجزء الدوار على العمود بشكل صحيح. هذه خطوة حاسمة.

تنبيه: قم دائمًا بتركيب الأختام الميكانيكية في مكان عمل نظيف. لا تلمس الجزء الأمامي من وجوه الختم لأنه حساس لزيوت الجسم وقد لا يعمل بشكل صحيح إذا تعرض للتلف. احتفظ بالختم في عبوته حتى يحين وقت التركيب.

7. تركيب الدافعة

استخدم مفتاح الربط لتثبيت العمود في مكانه بينما تقوم بلف الدافعة على عمود المضخة باستخدام حلقة دائرية أو حشية جديدة للدافعة. أو استخدم مسمار الدافعة وحلقة دائرية أو حشية جديدة لتثبيت الدافعة في نهاية العمود.

8. أعد توصيل الغلاف باستخدام مسامير الغلاف الأصلية

بالنسبة لتصاميم السحب الخلفي، قم بتحريك مجموعة السحب الخلفي مقابل الغلاف المركب وقم بتثبيتها بمسامير. سيكون التحقق من محاذاة المضخة ضروريًا بعد الخطوة 9 أدناه. بالنسبة لتصاميم المضخات المتصلة مباشرة أو غير السحب الخلفي، أعد تركيب الغلاف باستخدام مسامير الغلاف. في جميع الحالات، قم بربط مسامير الغلاف وفقًا لدليل التركيب والتشغيل والصيانة (IOM) الخاص بالمضخة.

9. أعد توصيل المضخة

بالنسبة لتصاميم السحب الخلفي، فإن الخطوات المتبقية الوحيدة هي إعادة تركيب العنصر الفاصل في محاور الوصلة الموجودة على طول عمود المضخة والمحرك، والتأكد من تثبيت أقدام التثبيت لمجموعة السحب الخلفي مرة أخرى في مكانها على قاعدة المضخة. أعد محاذاة المضخة والمحرك. بالنسبة للمضخات المتصلة مباشرة، أعد المضخة إلى مكانها وأعد توصيل أنابيب الدخول والخروج. بالنسبة لتصاميم المضخات والمحركات غير السحب الخلفي، أعد المضخة إلى القاعدة، أعد توصيل أنابيب الدخول والخروج، أعد تثبيت المضخة بمسامير على القاعدة، أعد توصيل الوصلة ثم أعد محاذاة المضخة والمحرك.

10. أعد تشغيل الجهاز

تأكد من إعادة ملء غلاف المضخة عن طريق فتح صمامات العزل الداخلية والخارجية. تتطلب بعض تصاميم المضخات تهوية، لذا ارجع إلى دليل IOM الخاص بمضختك. قبل بدء تشغيل المضخة، من الجيد دائمًا إعادة التحقق من دوران المحرك للتأكد من صحته. يتم ذلك قبل إعادة توصيل وصلة المضخة والمحرك. قم بتشغيل المحرك لفترة وجيزة وتحقق من الدوران. ثم أعد توصيل الوصلة، وتكون المضخة جاهزة للبدء.

11. اتخذ احتياطات السلامة المناسبة

راجع دائمًا احتياطات السلامة الموجودة في دليل IOM الخاص بالمضخة. استخدم دائمًا دليل IOM الخاص بالمضخة عند العمل على أي مضخة. قم بتركيب الأختام الميكانيكية باستخدام التعليمات المحددة من الشركة المصنعة للختم الميكانيكي. أخيرًا، تأكد دائمًا من إعادة محاذاة المضخة والمحرك ضمن 001 بوصة – 002 بوصة. سيؤدي عدم المحاذاة إلى فشل مبكر للختم الميكانيكي.

ضمان تركيب ختم آمن وفعال

عند تركيب ختم ميكانيكي جديد، من المهم مراعاة حالة غلاف المضخة، وصمامات الدخول والخروج، ومكونات النظام بشكل عام. تعتمد مضخة الطرد المركزي على ختم مركب بشكل صحيح لمنع تسرب السوائل والحفاظ على الكفاءة. غالبًا ما تُستخدم الأختام الميكانيكية المزدوجة لحماية إضافية في التطبيقات الصعبة، بينما يجب تثبيت مسامير الغلاف بإحكام لضمان الاستقرار. نظرًا لوجود عدة أنواع من الأختام المتاحة، فإن اختيار النوع المناسب لمصدر الطاقة وظروف التشغيل لديك هو مفتاح الموثوقية على المدى الطويل.

PumpWorks يمكنها تلبية جميع احتياجاتك من أختام المضخات

PumpWorks هي الشركة المفضلة لجميع احتياجات تركيب الأختام الميكانيكية الخاصة بك. تقدم شركتنا لتصنيع المضخات أكثر من 30 عامًا من الخبرة في استكشاف الأخطاء وإصلاحها، واختيار، وتطبيق، وإصلاح الأختام الميكانيكية. نحن نخدم مجموعة واسعة من الصناعات التحويلية مثل تكرير البترول، والمواد الكيميائية، والأغذية والمشروبات، والمياه والصرف الصحي، والطاقة، والمزيد.

يمكن لمتخصصي الأختام المدربين تدريباً عالياً وفرق إصلاح المضخات الصناعية الداخلية لدينا صيانة وإصلاح جميع أنواع الأختام.
